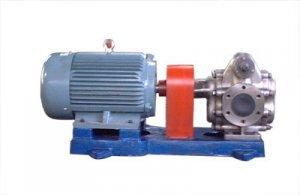

KCB齒輪油泵
KCB系列齒輪油泵用途
適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
KCB系列齒輪油泵應用范圍
在輸油系統中可用作傳輸、增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在一切工業領域中，均可作潤滑油泵用。
KCB系列齒輪油泵結構特點
本系列齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
油船和化學品船：
1. 貨油泵（2HM雙螺桿）
2. 掃艙泵（2HM雙螺桿）
3. 齒輪箱備用泵（2CY齒輪泵）
4. 滑油泵組（2HE雙螺桿）
5. 油渣泵（2HM雙螺桿）
6. 燃油輸送泵（KCB齒輪泵）
7. 柴油輸送泵（KCB齒輪泵）
8. 尾管滑油泵（KCB齒輪泵）
9. 滑油輸送泵（KCB齒輪泵）
10. 污油泵（2HM雙螺桿）
散貨船：
1. 燃料油輸送泵（KCB齒輪泵）
2. 柴油輸送泵 （KCB齒輪泵）
3. 油渣泵（2GM單吸雙螺桿）（2HM雙螺桿）
4. 主機滑油壓入泵（2HE雙螺桿）
5. 滑油輸送泵 （KCB齒輪泵）
6. 主機搖臂滑油泵（KCB齒輪泵）
KCB系列齒輪油泵性能參數
|
型號
|
流量 Q |
轉速 n
r/min |
排出壓力 p
Mpa |
必需汽
蝕余量 r m |
效率
η % |
電動機
|
||
|
m3/h
|
L/min
|
功率KW |
型號 |
|||||
|
KCB-18.3
|
1.1
|
18.3
|
1400
|
1.45
|
5
|
44
|
1.5
|
Y90L-4
|
|
2CY-1.1/1.45
|
||||||||
|
KCB-33.3
|
2
|
33.3
|
1420
|
1.45
|
5
|
44
|
2.2
|
Y100L1-4
|
|
2CY-2/1.45
|
||||||||
|
KCB-55
|
3.3
|
55
|
1400
|
0.33
|
7
|
41
|
1.5
|
Y90L-4
|
|
2CY-3.3/0.33
|
||||||||
|
KCB-83.3
|
5
|
83.3
|
1420
|
0.33
|
7
|
43
|
2.2
|
Y100L1-4
|
|
2CY-5/0.33
|
||||||||
|
KCB-135
|
8
|
135
|
940
|
0.33
|
5
|
46
|
2.2
|
Y112M-6
|
|
2CY-8/0.33
|
||||||||
|
KCB-200
|
12
|
200
|
1440
|
0.33
|
5
|
46
|
4
|
Y112M-4
|
|
2CY-12/0.33
|
||||||||
|
KCB-300
|
18
|
300
|
960
|
0.36
|
5
|
42
|
5.5
|
Y132M2-6
|
|
2CY-18/0.36
|
||||||||
|
KCB-483.3
|
29
|
483.3
|
1440
|
0.36
|
5.5
|
42
|
11
|
Y160M-4
|
|
2CY-29/0.36
|
||||||||
|
KCB-633
|
38
|
633
|
970
|
0.28
|
6
|
43
|
11
|
Y160L-6
|
|
2CY-38/0.28
|
||||||||
|
KCB-960
|
58
|
960
|
1470
|
0.28
|
6.5
|
43
|
18.5
|
Y180M-4
|
|
2CY-58/0.28
|
||||||||
|
KCB-1200
|
72
|
1200
|
740
|
0.6
|
7
|
43
|
37
|
Y280S-8
|
|
KCB-1600
|
95
|
1600
|
980
|
45
|
Y280S-6
|
|||
|
KCB-1800
|
112
|
1800
|
740
|
0.6
|
7.5
|
43
|
55
|
Y315S-8
|
|
KCB-2500
|
150
|
2500
|
985
|
75
|
Y315S-6
|
|||
|
KCB-2850
|
170
|
2850
|
740
|
0.6
|
8
|
44
|
90
|
Y315L1-8
|
|
KCB-3800
|
230
|
3800
|
989
|
110
|
Y315L1-6
|
|||
|
KCB-4100
|
245
|
4100
|
743
|
0.6
|
8
|
44
|
132
|
Y355M1-8
|
|
KCB-5400
|
325
|
5400
|
989
|
160
|
Y355M1-6
|
|||
|
KCB-5600
|
330
|
5600
|
744
|
0.6
|
8
|
44
|
160
|
Y355M2-8
|
|
KCB-7600
|
460
|
7600
|
989
|
200
|
Y355M3-6
|
|||
|
KCB-7000
|
420
|
7000
|
744
|
0.6
|
8
|
44
|
185
|
Y355L1-8
|
|
KCB-9600
|
570
|
9600
|
989
|
250
|
Y355L2-6
|
|||

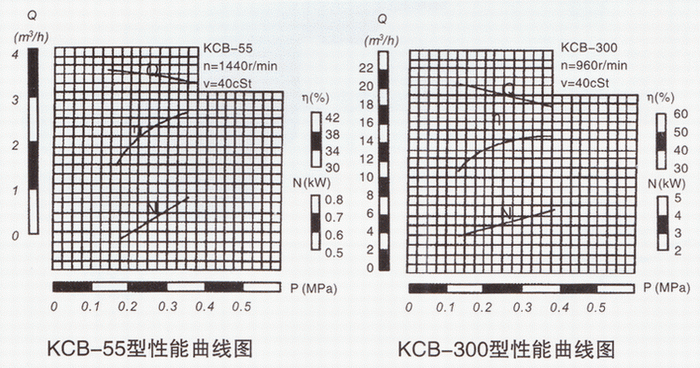

| KCB系列齒輪泵性能曲線圖： | ||
|
各型齒輪泵的性能參數，是在介質粘度4×10-5m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的最大工作壓力值，在此范圍內泵均能正常工作，其工作范圍見下圖。 |
||

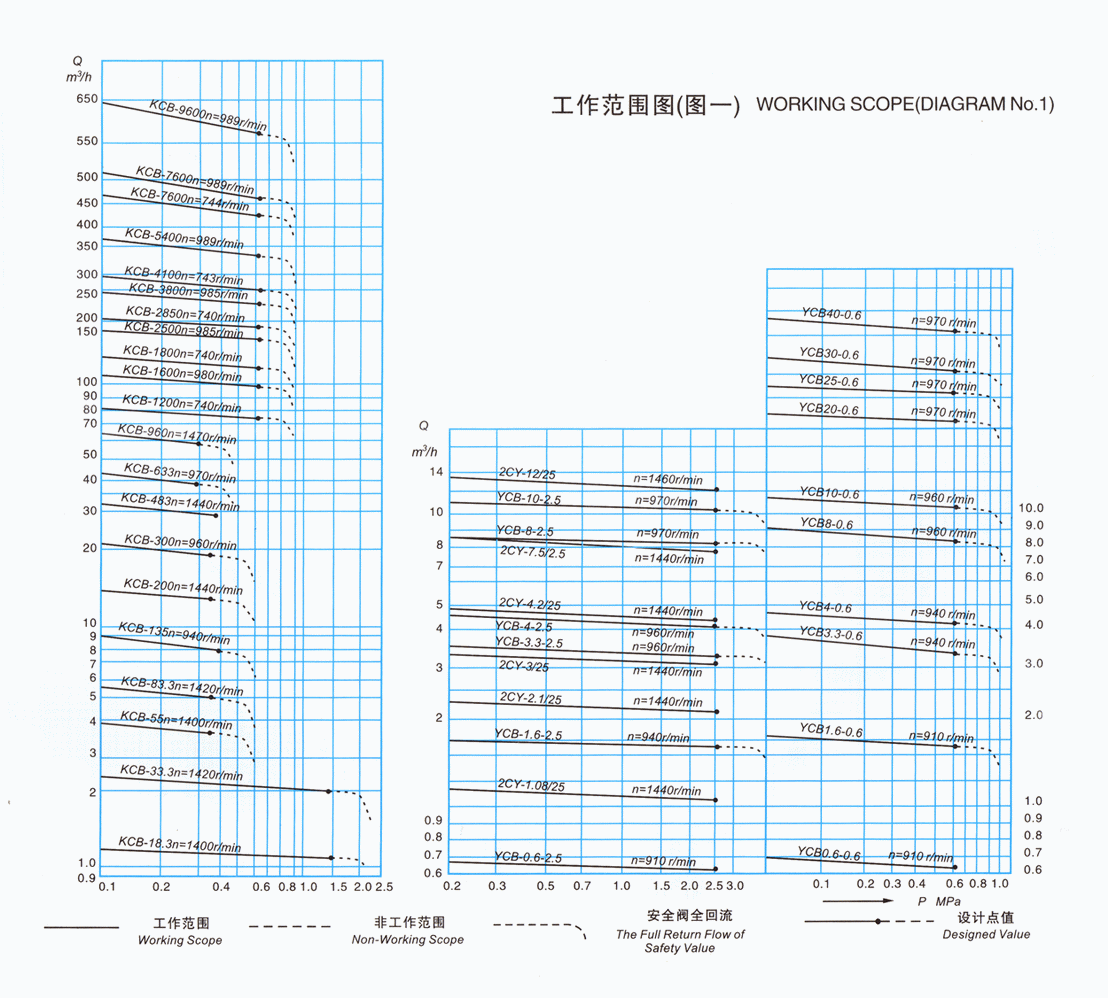

KCB系列齒輪泵工作范圍圖：

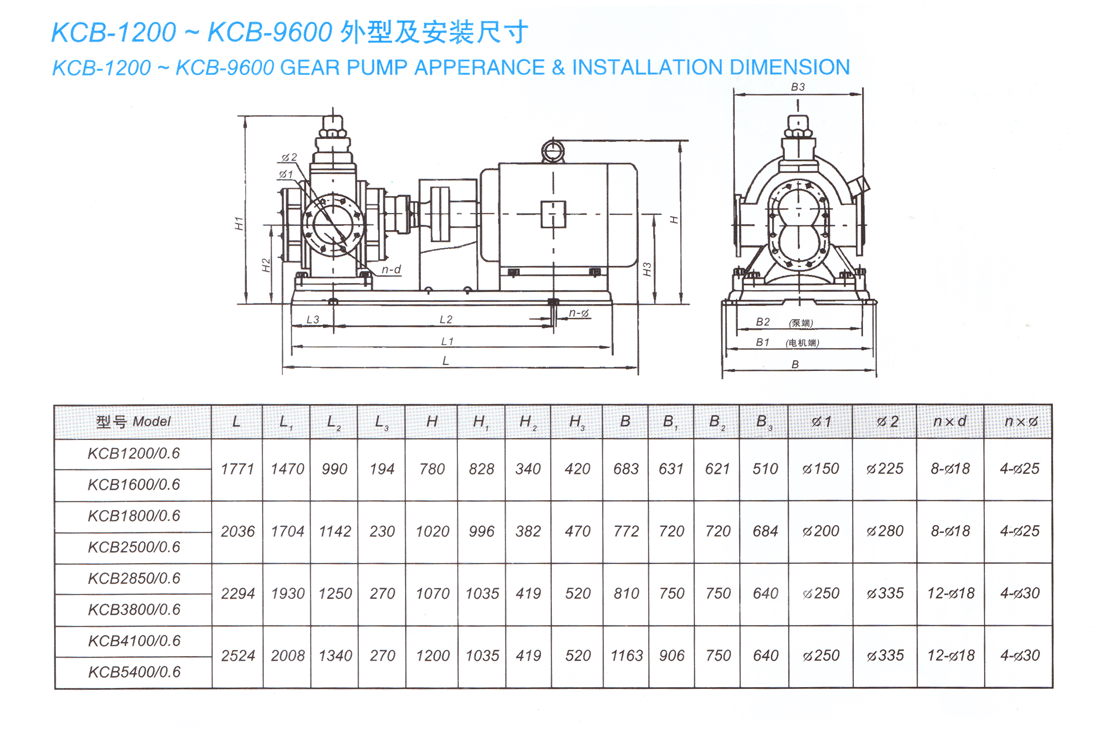

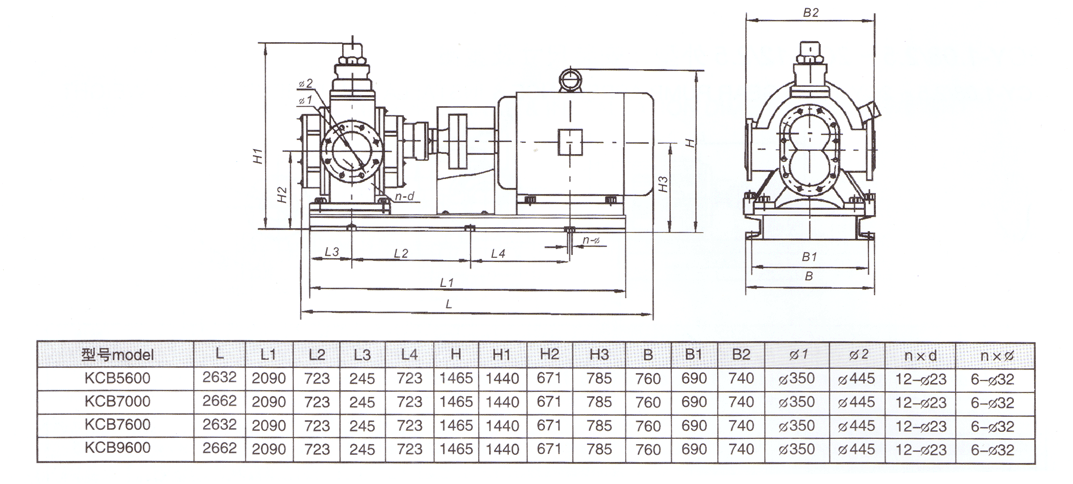

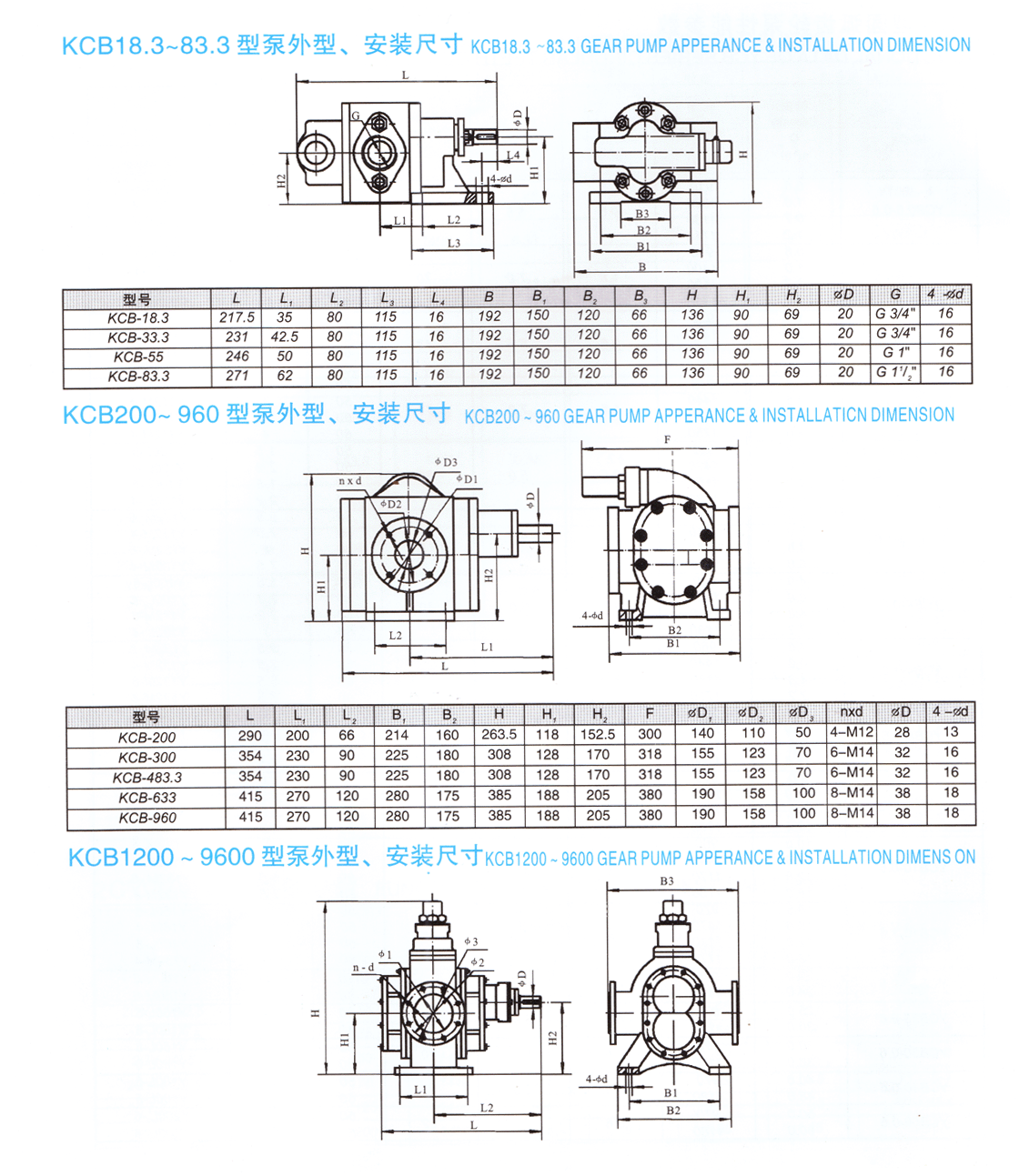

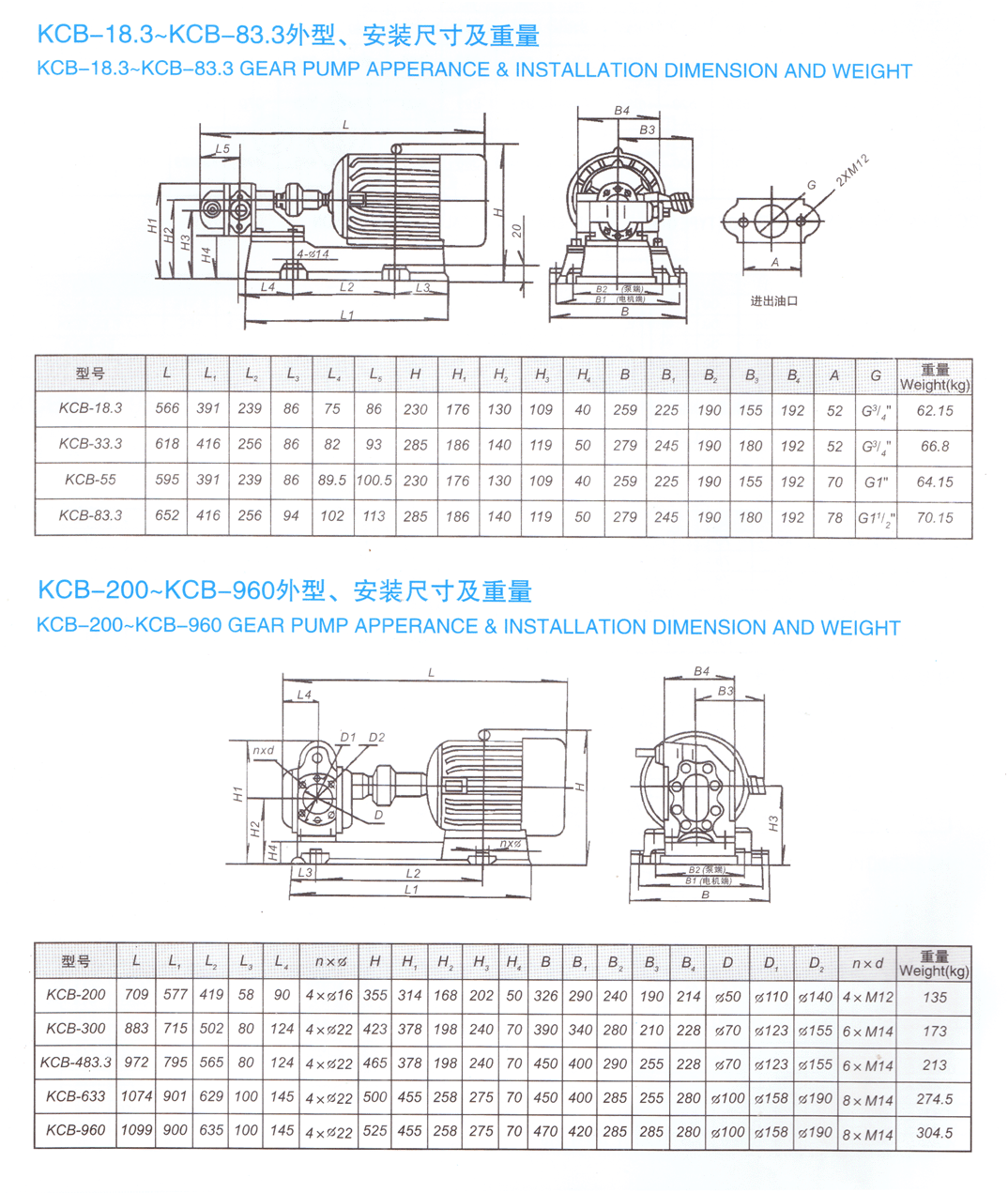

KCB系列齒輪泵外形及安裝尺寸：
